Diese Paket arbeitet mit XYZ oder LRA Daten und importiert Teile via STEP oder IGES Dateien.
Produktpaket
- TS-Grundmodel
- Designer-Linear 2D
- Designer-Skizzen erweitert
- Designer-XYZ
- Designer-LRA
- Zusatzprogramm Import (STEP and IGES)
Zielgruppe: Der Konstrukteur
Kurzbeschreibung
TS Engineer verfügt über eine kleine Anzahl von Designern und Zusatzprogrammen, die zusammenarbeiten und dem Konstrukteur helfen eine XYZ oder LRA Zeichnung in eine YBC, LRA oder XYZ Datei zu umzuwandeln. Er kann ebenso CAD Dateien via STEP (.stp) oder IGES (.igs) einfügen und die für die Biegemaschine benötigten Daten erstellen.
Details zu den Bestandteilen
TS-Grundmodel
Dies ist die Zentrale der TS Eigenschaften, Bibliotheken, Einstellungen und Berechnungen. Zusätzlich passt das TS-Grundmodul die TS Designer und Zusatzprogramme zusammen für die Produktgruppierung. Es ist offen für zusätzliche TS Designer und Zusatzprogramme, die Sie in der Zukunft hinzufügen können.
Nachfolgend einige Highlights im TS Grundmodel:
- Video Hilfefunktion durch das komplette Produkt
- Werkzeug-Bibliothek.
- Material-Bibliothek inklusive rund, vierkant und rechteckigem Material
- Herstellungsdaten, Zuschnitt, Biegepositionen, Biegewinkel, Drehung zwischen den Biegungen, gerade Rohrlängen, Bogenlängen und Gewicht.
- Anzeige LRA, YBC or XYZ Ergebnisse.
- Rückfederung Aufzeichnung und Berechnungen.
- Fertigungsprüfung; überprüfen Sie nochmals Ihr Teildesign.
Designer-Linear 2D
In diesem Designer klickt der Anwender mit der Maus in einem Gitternetz, um ein Teil zu erstellen. Die Anzeige von Rohr und Bogen wird automatisch vom ausgewählten Werkzeug und Material bestimmt. Nachdem ein Teil erstellt ist, können Längen- und Winkelkorrekturen in den Designer Eingabefeldern vorgenommen werden.
Designer - Skizze erweitert
Die erweiterte Skizzengruppe enthält Dutzende vordefinierter Formen der meistüblichen Rohrgeometrien. Der Anwender gibt einfach die Größenwerte in die Vorlagenfelder ein und das Teil wird erstellt. Viele der Skizzen enthalten Außen- und Innenlinie des Materials zur Berechnung mit der Standardmittellinie.
Designer-XYZ
Dieser 3D Designer ist leistungsstark und extrem einfach in der Anwendung. Der Anwender gibt die Datenpunkte in ein 3D XYZ Feld ein, das die Enden und Scheitelpunkte des Rohres darstellt. Wenn Sie mit der Tab-Taste in die nächste Zeile springen, werden die Werte des vorherigen Datenpunktes automatisch eingesetzt, somit braucht der Anwender nur die Felder auszufüllen, die benötigt werden.

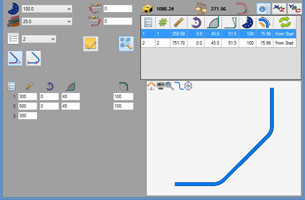

Designer-LRA
Der LRA Designer hat ein Eingabefeld für die Länge, Verdrehung, Winkel und Radius. Wählen Sie ein Werkzeug für jeden Bogen und die Software passt automatisch die Differenzen im Radius, falls vorhanden, an und erstellt die passenden XYZ, LRA, oder YBC Werte.
Zusatzprogramm - Import (STEP & IGES)
Die Industrie verwendet STEP oder IGES Dateiformate, um Daten zwischen verschiedenen CAD Plattformen auszutauschen. Das Import-Zusatzprogramm verfolgt automatisch das Teil und erlaubt es Ihnen währenddessen Ihr Material und Werkzeuge festzulegen. Die CAD Daten können dann zu jedem beliebigen 3D Designer in TS gesendet werden.
